高清視聽專業級工程產品,提供多用途、一體化的解決方案，廣泛應用于會議室、報告廳、多媒體教室、多功能廳、酒店、展廳、品牌專營店、宗教場所等。

功能特點：

1、高清HDMI輸入輸出，支持3D視頻格式，圖象更真實，細膩，效果更震撼，獨立提取HDMI音頻信號做為本地擴聲；

2、錄音輸出接口，方便會議記錄整理及重要會議內容保存。

3、高效數字功放，采用IR設計方案，效率高，音質清晰，穿透力強；

4、內置基于DSP算法自適應反饋抑制功能（AFC），完美解決話筒嘯叫問題，不需要調試，一鍵解決；

5、可外接墻控觸摸屏，實現遠端控制及管理，方便快捷；

6、工藝精良，采用SMT貼片工藝，線路工整，美觀，最大程度降低因電路設計不合理所產品生的電磁干擾，給系統帶來噪音；

7、專業功能操作健與旋鈕隱藏式設計，可通過拆卸磁吸式高檔有機玻璃面板設置固化所需功能，實現更簡單操作使用；該隱藏式設計提高了系統操控的安全性、穩定性、專一性，可以避免非專業人士、非接受培訓使用者因誤操作導致設備或系統的損害。

 U244DMH配合EDU244系列教育主機用的一款U段無線麥克風，可應用于中高端電教設備，多媒體教室，演講會議等。產品工作在U段全球通用的免許可證 ISM 綠色頻段,采樣率為32K/16bit，滿足高品質人聲傳輸要求。此外，專用射頻技術和數字編碼手段，使其具備噪音小，無串音，通信穩定，傳輸距離遠等市場優勢。

 U244DMH采用OLED液晶屏顯示，可全面顯示各種工作信息，包括：信號強度，電量，音量，工作頻道，對頻方式，PPT連接狀態。本產品具有U段與紅外兩種對頻模式，可避免不同空間之間誤連的問題。同時，U244DMH采用MICRO USB充電。



功能特點：

1、工作頻段：U段全球通用的免許可證 ISM 綠色頻段；

2、傳輸距離遠：可在大于30 米開闊地帶范圍內穩定傳輸音頻數據；

3、同一話筒可在任意教室使用,且互不干擾。真正做到一師一麥，干凈衛生環保;

4、U段與紅外兩種對頻方式：開機自動搜索干凈信道并自動配對，保證產品不串頻、抗干擾性強以及傳輸的穩定性；可通過紅外對頻，確保配對設備的唯一性，杜絕串頻；

5、采用32kHz 采樣率，保證人聲音質質量，傳輸前后經過獨有技術處理，確保接收到的信號保持高保真效果；

6、采用內置駐極體拾音器，設計獨立拾音腔體，能有效抑制嘯叫，提高拾音距離，腔體內置聲學海綿墊，最大程度減少雜音；

7、支持音量調節：可調節麥克風音量的大小，并具有記憶功能；支持一鍵靜音功能

8、支持內置麥克風和外置麥克風

9、支持激光筆教鞭；

10、支持PPT翻頁和一鍵黑屏/恢復功能，可配合投影儀或者電腦展示講解使用。PPT 翻頁模塊支持熱插拔，無需裝驅動軟件,支持不開主機使用PPT 翻頁功能；

11、支持3.5MM音頻輸入和麥克風輸入；

12、全新噪聲消除電路設計，可杜絕開關機沖擊聲；

13、OLED高清液晶顯示，顯示信號強度，對頻方式，電量（充電顯示），工作頻道，音量， PPT功能等，可定制logo品牌等顯示內容；

14、內置可充式高性能3.7V聚合物鋰電池。電池容量：600mA，帶保護電路，安全可靠，MICRO USB接口充電,2小時充足電可持續續航時間≥12h；

15、智能低能耗設計，無信號輸入時60分種內自動關機，節能環保；

16、筆形麥身設計，抓握舒適，符合人體工程學，按鍵分區設計，操作簡潔。外觀時尚新穎靚麗，整個話筒（含內置麥）重量小于40克，重量輕，持握方便；

17、產品按RoHS標準生產，均可通過FCC/CE的檢測。

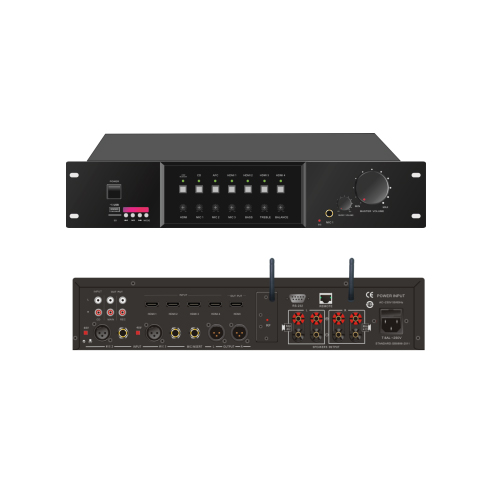

多媒體商用功放功能介紹：



1、前面板1路6.3話筒輸入接口;

2、后面板2路平衡話筒信號輸入，每路單獨帶48V幻像電源,

3、4路HDMI高清輸入、1路輸出，支持3D視頻格式，分辨率達 1080p/60Hz，使用標準AWG25 線纜輸入傳輸距離達25米，輸出傳輸距離達15米，同時將高清音頻信號提取出來做為本地擴聲。

4、5種音頻輸入信號切換: HDMI高清音頻，1路立體聲輸入可外接CD機等音頻輸入,USB接口可直接讀取U盤音頻信號，藍牙播放可通過手機或平板電腦傳輸音頻信號, SD卡插入直接讀取音頻信號；

5、帶2路音頻主輸出、獨立錄音輸出口、

6、話筒信號斷點處理接口,可外界均衡器、效果器等，拓展更大空間或娛樂需求滿足;

7、內置雙通道數字功放2×200W  8Ω（1KHZ，THD≤0.05%）；

8、可外接墻控觸摸屏QK–244，通過RS-485實現遠端控制及管理，最長可接1千米；

9、擁有RS232接口可外接各品牌智能中控。

技術參數：



1音頻輸入/2、音頻輸出參數

接口 通道數 標準輸入電平 接口 通道數 標準輸出電出

MIC IN 后面板 2 -54dBu INSER OUT 1 -10dBu

MIC IN 前面板 1 -54dBu MAIN OUT 1 -5dBu

USB 1  REC OUT 1 -10dBu

藍牙 1  主輸出 2 -5dBu

CD IN 1 -10dBu

INSER 1  揚聲器輸出 4 200W+200W（8Ω，1KHZ，THD≤0.05%）



3、視頻輸入/輸出參數

接口 型號 通道數

高清輸入 HDMI 1080p/60Hz (480p、576p、720p、1080p) 4

高清輸出 HDMI（最大帶寬225MHz，最大速率2.25Gbps） 1



物理規格：

電源要求： 500W，AC220V

設備尺寸： 430×132×385（寬/高/深）mm

重量（凈重）： 16.1kg

工作溫度： －15℃至55℃

選配件說明：

U244DMH無線麥克風系統包括：手持麥克風發射器、音頻接收模塊、USB接收器三部分。

音頻接收配備U段天線，增強接收效果。USB接收器支持熱插拔使用，無需安裝驅動。



多媒體商用功放墻面控制器:

  為了方便工程安裝，QK–244用了標準86盒外殼，控制面板使用3.5寸電阻觸摸屏，安裝方式跟普通墻面開關幾乎一致，通過一根標準網線連接到智能電源管理器的網口上（RS-485），支持音頻，總音量，視頻等功能。

技術規格：

核心處理器 高速FPGA+Cortex-M3內核

屏幕尺寸 3.5寸

分辨率 320×240

顏色 64K色，16位RGB

通訊方式 RS485

觸摸 電阻式

功耗 開背光：170mA  5V，不開背光：71mA  5V

產品尺寸 W86mm×H86mm×D27mm

產品凈重 90g
